Mesin Pemotong Laser Tabung
Konfigurasi fleksibel untuk mesin pemotong laser pipa
Dilengkapi dengan akselerasi hingga 2,0 G dan kontrol multi-sumbu canggih yang digerakkan oleh AI, mesin pemotong laser tabung kami memberikan hasil yang tak tertandingi, akurasi sub-milimeter, dan daya tahan yang direkayasa—meminimalkan limbah hingga 9% dan memastikan kinerja yang andal di lingkungan produksi kedirgantaraan, otomotif, dan tugas berat.

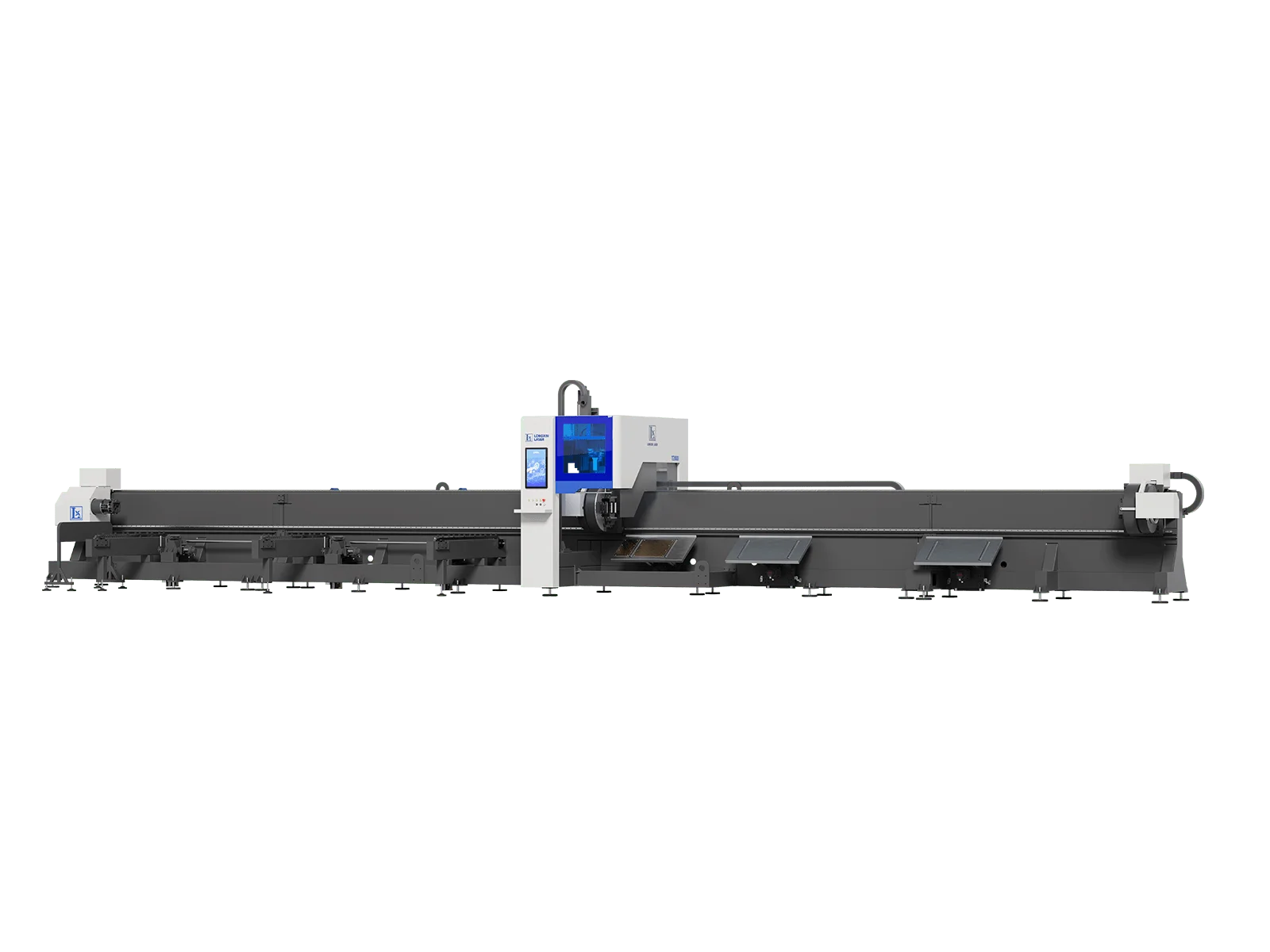

Mesin pemotong tabung laser tugas berat
- Pemotong tabung laser tugas berat menangani diameter tabung 200mm atau lebih.
- Mendukung beban tinggi: berat tabung tunggal 600kg hingga 1200kg, panjang 12m atau lebih.
- Dilengkapi dengan laser berdaya tinggi (≥3kW).
- Potong dinding yang lebih tebal (10mm hingga 15mm atau lebih).
- Menangani berbagai jenis pipa: bulat, persegi, balok-H, saluran, dll.
- Cocok untuk industri berat seperti jembatan, pipa minyak, pembuatan kapal.
Mesin pemotong laser profil
Mesin pemotong laser profil adalah mesin laser serat khusus yang dirancang untuk memotong berbagai profil logam, termasuk balok H, saluran C, sudut L, dan pipa bevel dengan presisi dan efisiensi tinggi. Banyak digunakan di industri seperti struktur baja, pembuatan kapal, produksi lift, industri berat, mesin teknik, dan produksi bejana tekan.

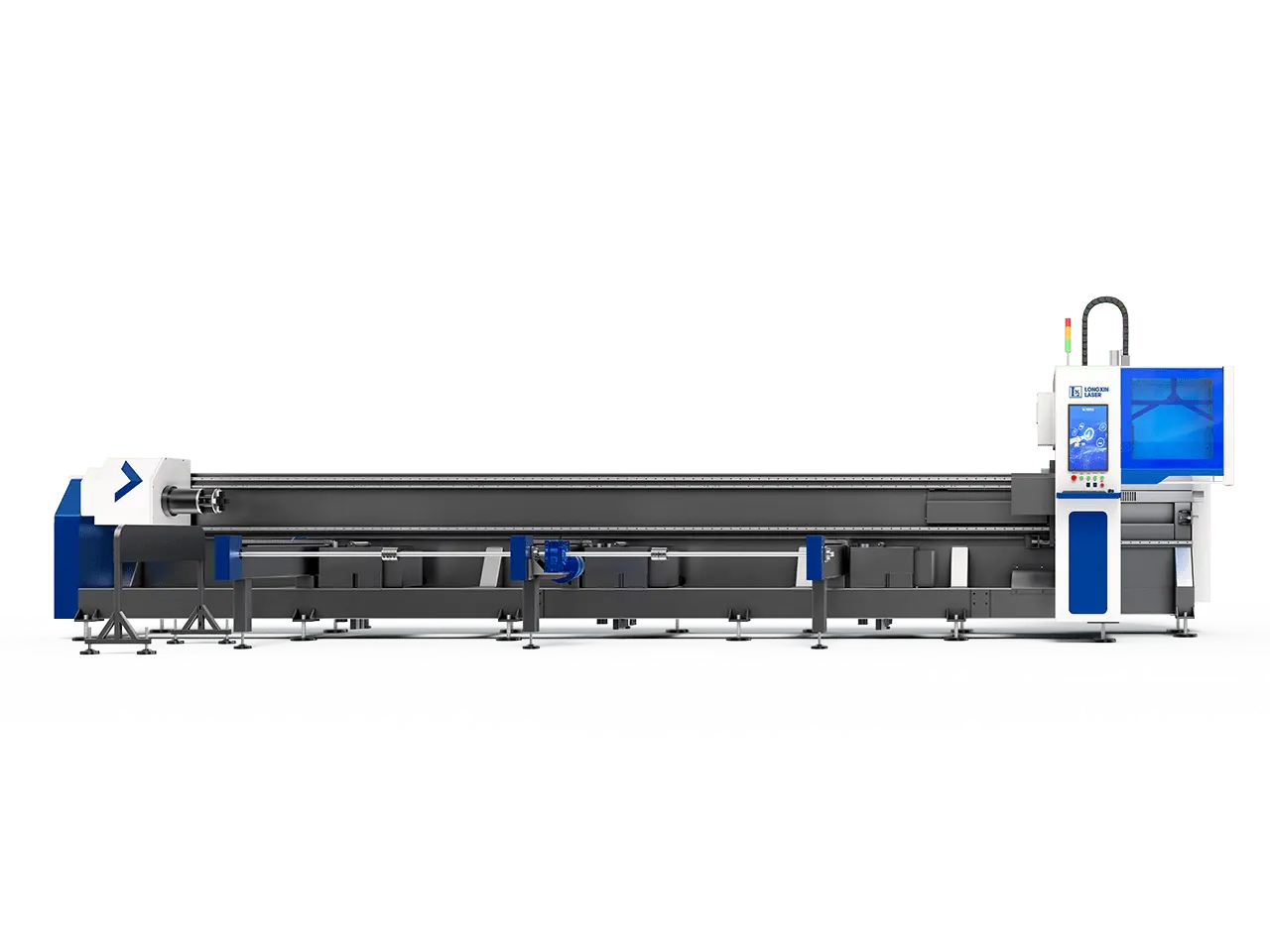

Mesin pemotong tabung laser bevel
- Mesin pemotong tabung laser bevel (talang) menawarkan pemotongan bersudut presisi tinggi pada tabung logam.
- Ideal untuk persiapan pengelasan yang mulus dan perakitan struktural yang kompleks.
- Dilengkapi dengan teknologi laser serat 3D/5-sumbu.
- Menghadirkan akurasi ±0,03mm untuk pemotongan alur, bentuk V, dan kemiringan berbentuk Y hingga 50 derajat.
- Memastikan geometri tepi yang optimal untuk pengelasan atau pemasangan.
Solusi otomatisasi
Teknologi pemotongan laser pipa LONX
Chuck Tugas Berat
Desain 3-4 chuck untuk pemotongan tabung berdiameter besar yang stabil.
Pemotongan Miring 45°
Kepala berputar 3D untuk kemiringan dan pemotongan miring yang presisi.
Akselerasi maksimum 2.0G
Menggandakan efisiensi pemotongan - satu mesin bekerja seperti dua mesin.
Pemotongan Ekor Nol
Pemotongan ekor yang sangat pendek dimungkinkan dengan pengangkatan kepala laser dan retraksi chuck depan.
Pemrosesan Multifungsi
Mengintegrasikan empat operasi-pemotongan, pengeboran termal, penyadapan, dan penandaan-ke dalam satu mesin laser tabung.
Kecepatan tinggi dan presisi tinggi
Sumber laser serat premium memastikan kecepatan pemotongan sangat tinggi dengan tetap mempertahankan presisi pemotongan stabil sebesar ±0,03 mm.
Bagaimana cara memilih mesin pemotongan laser tabung?
Memilih mesin pemotongan laser tabung yang tepat sangat penting untuk mencapai kualitas pemotongan yang stabil, produktivitas tinggi, dan efisiensi biaya jangka panjang. Mesin yang ideal tergantung pada ukuran tabung, bahan, persyaratan pemrosesan, dan volume produksi Anda. Di bawah ini adalah panduan praktis untuk membantu Anda memilih solusi yang paling sesuai untuk aplikasi Anda.
Jenis tabung apa yang dapat dipotong oleh pemotong tabung laser?
- Bentuk tabung: tabung bulat, tabung persegi, tabung persegi panjang, tabung elips/oval, tabung segitiga, tabung trapesium, tabung heksagonal, tabung cekung, tabung tipe pinggang, tabung tidak beraturan/berbentuk khusus.
- Profil dan bentuk struktural: Profil berbentuk L (baja sudut), profil berbentuk c (baja kanal), profil berbentuk u, profil berbentuk h (balok-h), profil berbentuk t, balok-i (balok universal), saluran pfc (saluran flens paralel), bagian rsa (sudut baja canai), balok flens lebar.
Jenis logam apa yang dapat dipotong oleh pemotong tabung laser?
Diameter tabung, panjang & kapasitas berat
Mulailah dengan mengonfirmasikan diameter, panjang, dan berat tabung maksimum yang perlu Anda proses.
Ukuran chuck menentukan diameter penjepitan maksimum, sedangkan alas mesin dan sistem pengumpanan menentukan panjang tabung yang didukung-biasanya berkisar antara 6 hingga 12 meter.
Untuk tabung yang berat atau panjang, pilihlah mesin yang dilengkapi dengan sistem pendukung tindak lanjut atau sistem pendukung cerdas untuk mencegah kekenduran dan getaran selama rotasi dan pengumpanan, untuk memastikan akurasi pemotongan yang konsisten.
Desain chuck dan sistem penjepit
Struktur chuck secara langsung memengaruhi akurasi dan stabilitas pemotongan:
- Mesin dua pencekam cocok untuk tugas pemotongan tabung standar
- Mesin tiga chuck memberikan dukungan yang lebih baik untuk tabung yang panjang atau berat dan mengurangi limbah material ekor
- Chuck pemusatan otomatis meningkatkan efisiensi dan mengurangi waktu penyiapan
Untuk produksi presisi tinggi dan produksi batch, konfigurasi multi-chuck sangat disarankan.
Persyaratan pemrosesan & fungsi opsional
Di luar pemotongan lurus, banyak aplikasi yang memerlukan operasi tambahan seperti:
- Pemotongan dan bentukan lubang
- Pemotongan kemiringan untuk persiapan pengelasan
- Penguliran atau penyadapan
Jika pemotongan miring diperlukan, pilih mesin dengan kepala pemotongan miring (umumnya hingga ±45°).
Untuk lubang berulir atau pemrosesan lubang bervolume tinggi, modul pengeboran atau penyadapan opsional dapat meningkatkan efisiensi secara signifikan.
Otomatisasi dan efisiensi produksi
Bagi produsen yang ingin meningkatkan output dan mengurangi biaya tenaga kerja, otomatisasi adalah faktor kunci:
- Sistem pemuatan dan pembongkaran tabung otomatis
- Dukungan tindak lanjut yang digerakkan oleh servo untuk tabung panjang
- Perangkat lunak penyarangan dan pemotongan yang cerdas
Mesin pemotongan laser tabung otomatis dapat secara signifikan meningkatkan produktivitas dan konsistensi dalam lingkungan produksi massal.
