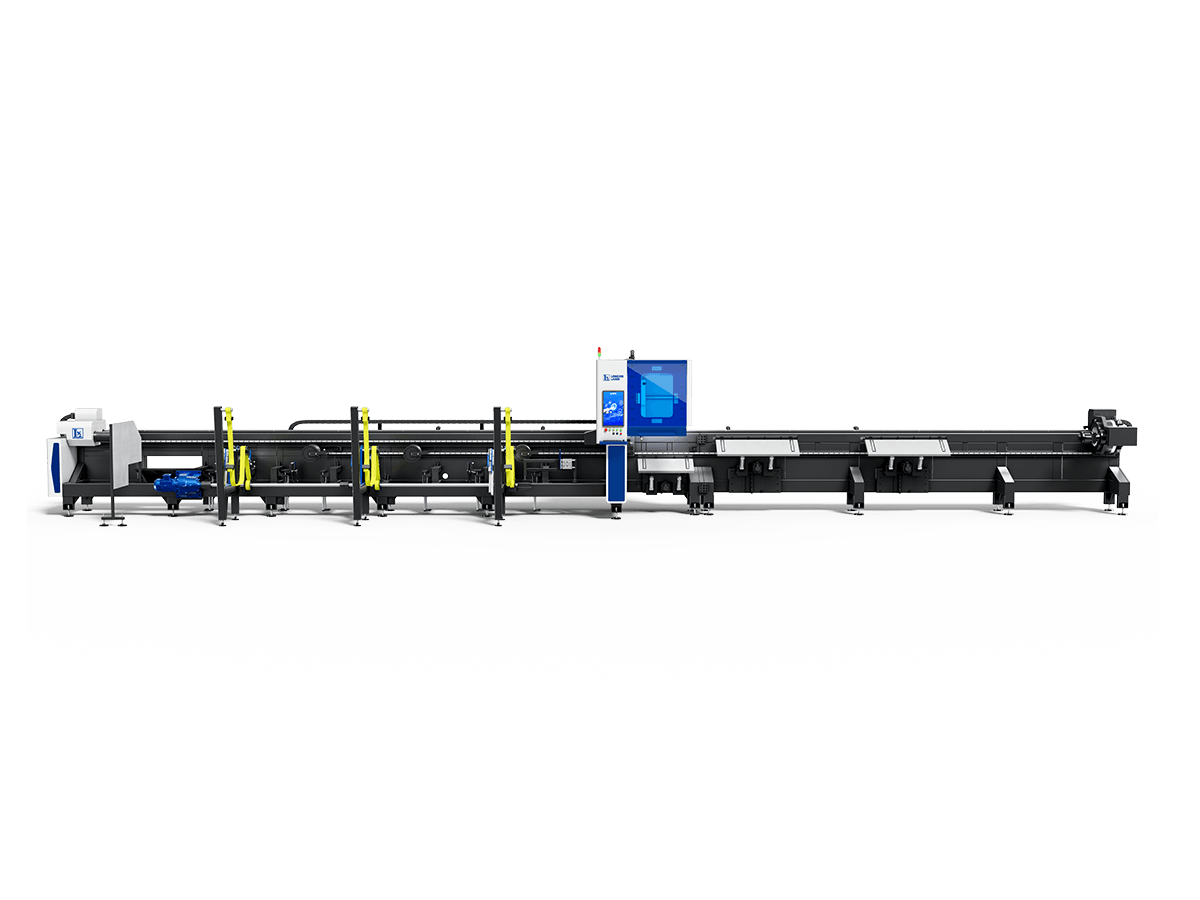

3D laserový hybridní stroj na řezání trubek

LX-F9

Multifunkční integrace – Spojuje řezání, vrtání, závitování a značení do jednoho stroje, čímž zjednodušuje proces a zvyšuje efektivitu.
Systém dvojitého upínacího sklíčidla – Vysoce přesná a rychlá pneumatická sklíčidla zajišťují stabilní upnutí a plynulý chod.
Vysokorychlostní přesné řezání – vybaveno špičkovým vláknovým laserem a přesným ozubeným hřebenovým pohonem pro čisté a přesné řezy.
Flexibilní automatizace – podporuje volitelné pneumatické nebo automatické systémy nakládání a vykládání.
Automatická výměna nástrojů – Integrovaný zásobník nástrojů umožňuje efektivní a nepřetržitý provoz při provádění různých procesů.

Vlastnosti produktu

Technologie vrtání a řezání závitů s tepelným spojováním pro trubky různých průměrů

Tepelné vrtání je vysokorychlostní proces využívající speciální nástroj z karbidu wolframu. Třením dosahuje teplot 650–750 °C, čímž lokálně změkčuje kov. Jak vrták proniká, vytvoří za pouhých 2–6 sekund pouzdro, které je 3–4krát silnější než původní materiál. Toto pouzdro lze použít k řezání závitů, zpevnění spojů nebo vytvoření podpěr a odboček, což z něj činí účinnou techniku pro vytváření pevných, funkčních otvorů v tenkostěnných materiálech bez odstraňování materiálu.

Funkce čtyři v jednom

Stroj na zpracování trubek v jednom zařízení kombinuje operace řezání, tepelného vrtání, závitování a značení. Tento komplexní přístup ke zpracování snižuje počet pracovních kroků, minimalizuje nároky na pracovní sílu, výrazně zkracuje dobu zpracování a zvyšuje efektivitu výroby

Systém přesných upínacích sklíčidel

Upínací sklíčidlo je 90mm pneumatické sklíčidlo s plným zdvihem a vestavěným válcem pro snadnou instalaci. Upínání a uvolňování se provádí prostřednictvím bočního přívodu vzduchu. Je schopno upnout trubky v celém příslušném rozsahu, čímž výrazně zvyšuje efektivitu výroby. Čtyřčelisťový vodicí mechanismus využívá konstrukci poháněnou kolejnicí, což zajišťuje vynikající linearitu a stabilitu čelistí. Každá trubka unese až 30 kg, s opakovatelnou přesností polohování ±0,05 mm a maximální rychlostí otáčení 150 ot/min. Během řezání ocasu se zadní upínací sklíčidlo může pohybovat, aby nedocházelo ke kolizi s předním upínacím sklíčidlem. V závislosti na upínací poloze zadního upínacího sklíčidla lze délku ocasu při řezání laserem regulovat v rozmezí 30–50 mm.

Pokročilý přizpůsobený řídicí systém

Systém je vyvinut na platformě Windows a je kompatibilní s technologií sběrnice EtherCAT. Vyznačuje se vysokou spolehlivostí, vynikajícím výkonem, inteligentními funkcemi a snadnou integrací do sítě. Nabízí vysokou přesnost řezání, vysokou rychlost řezání, minimální množství odpadu a vysokou účinnost.
