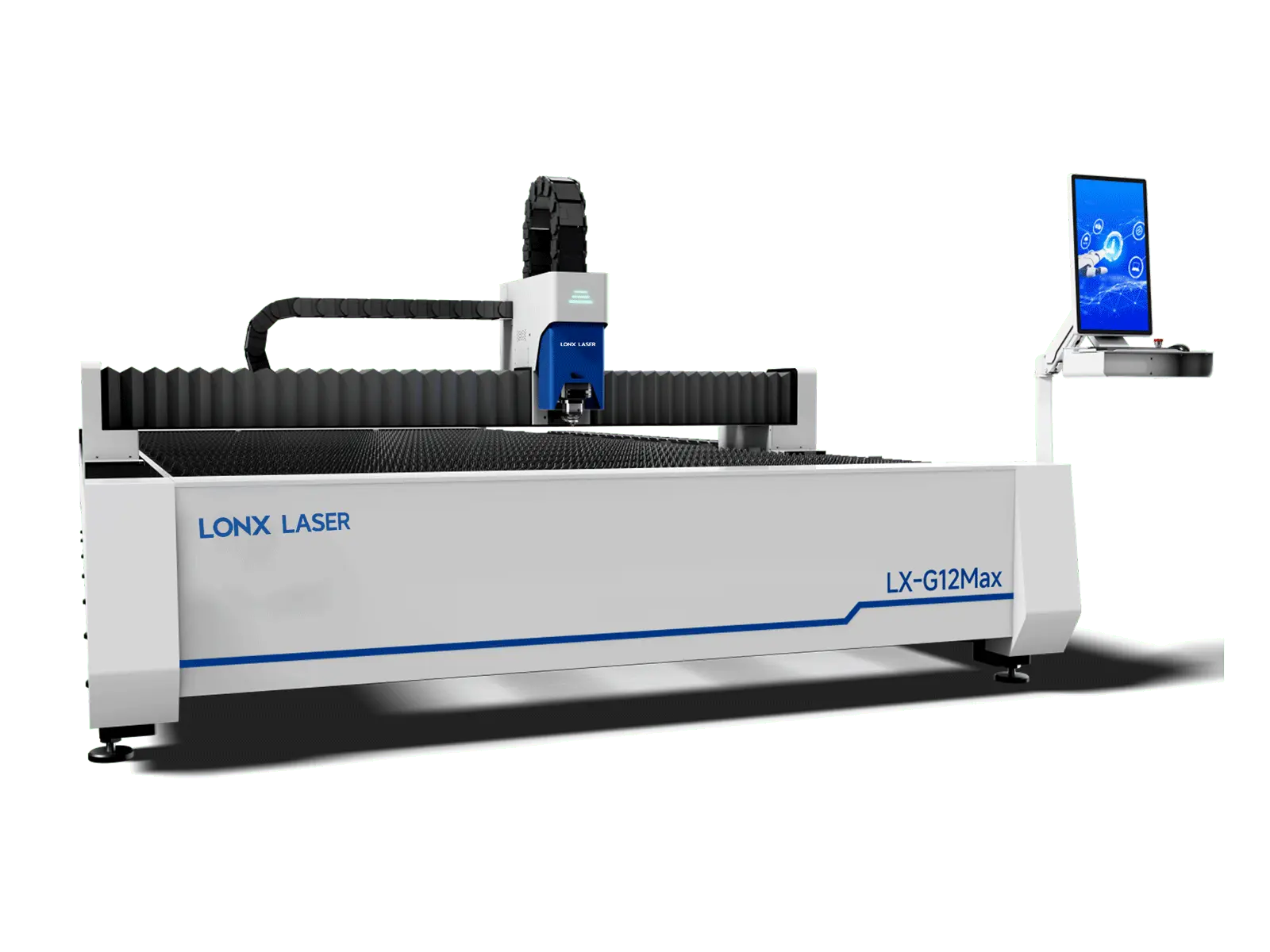

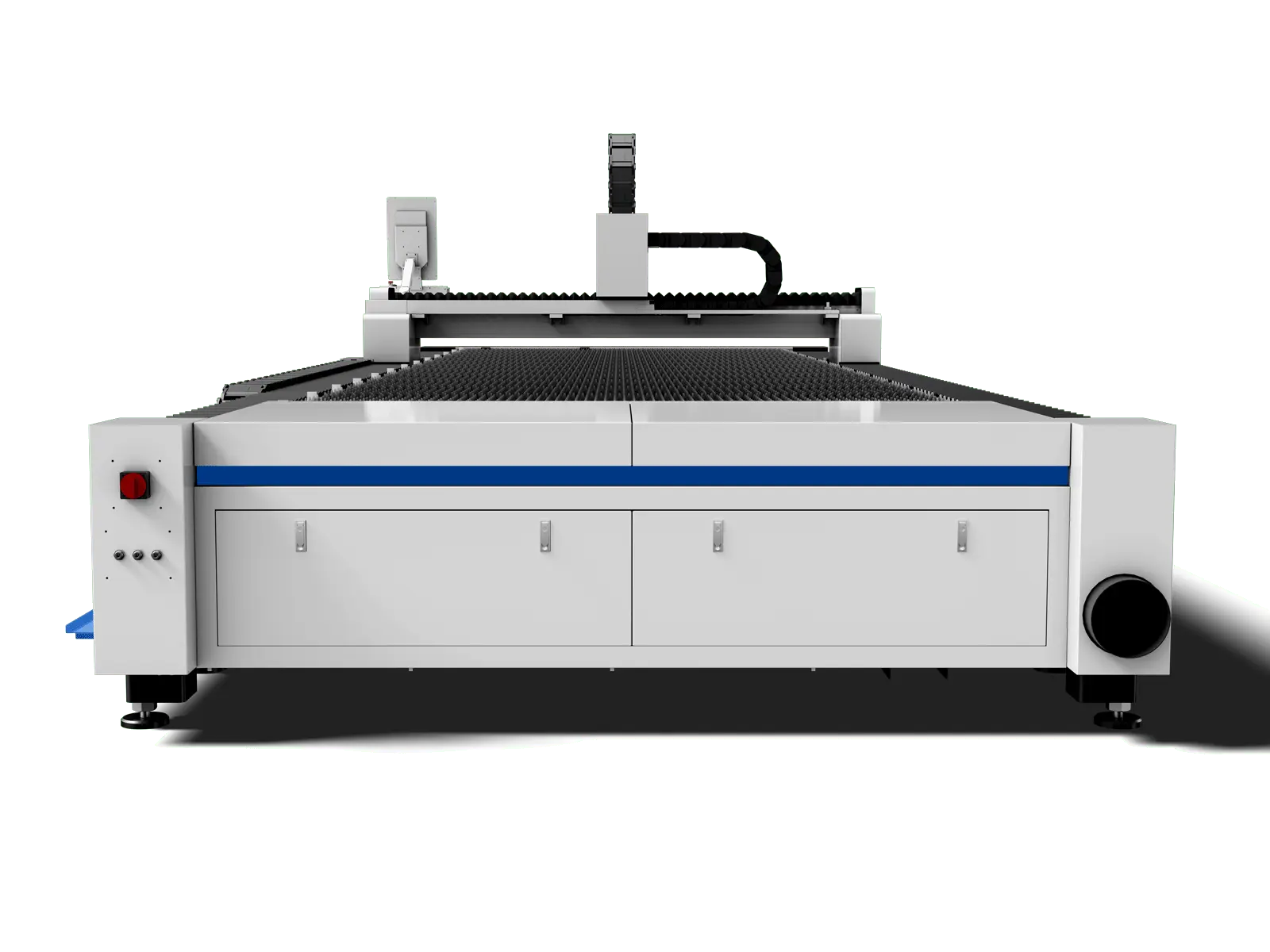

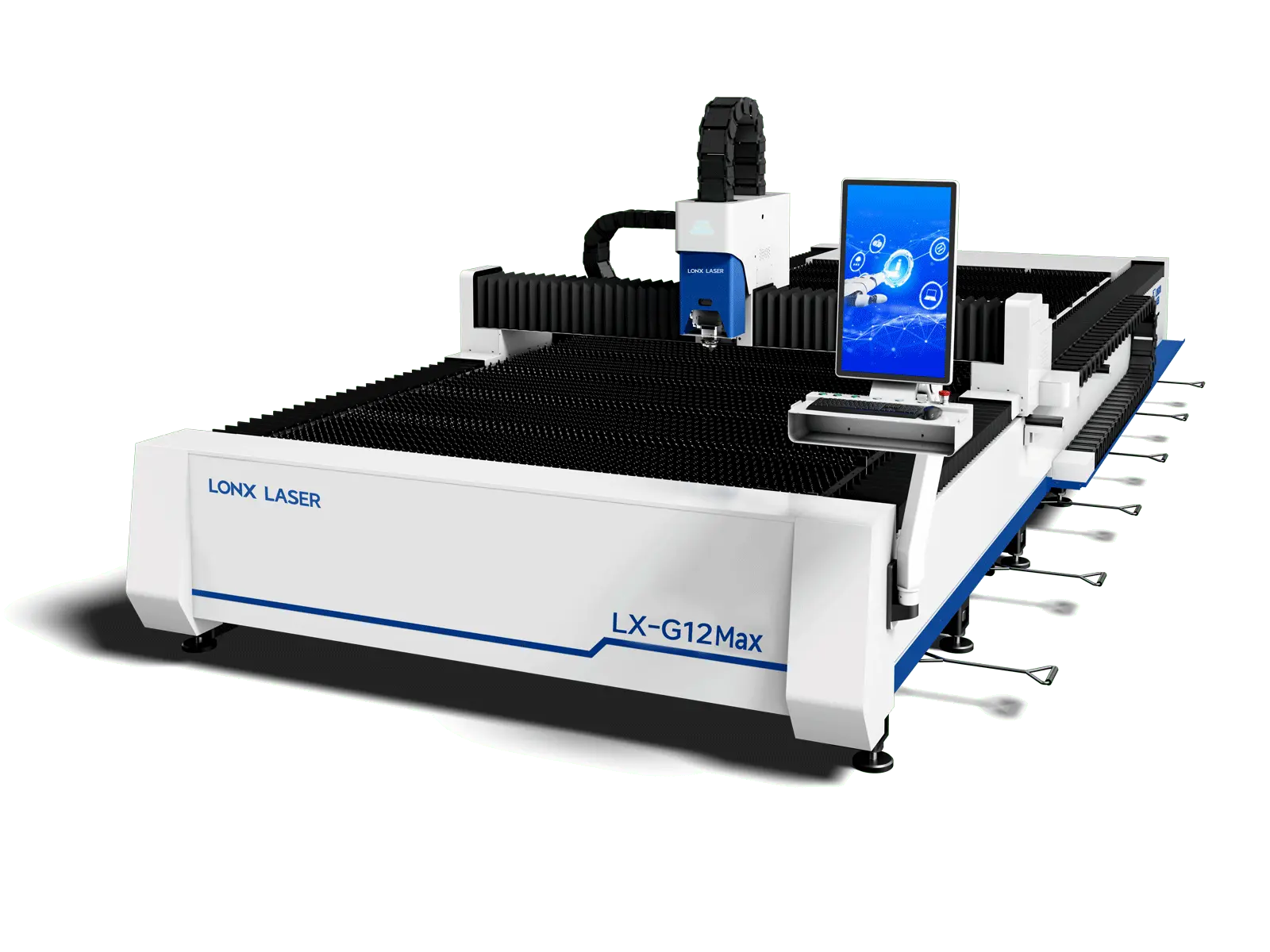

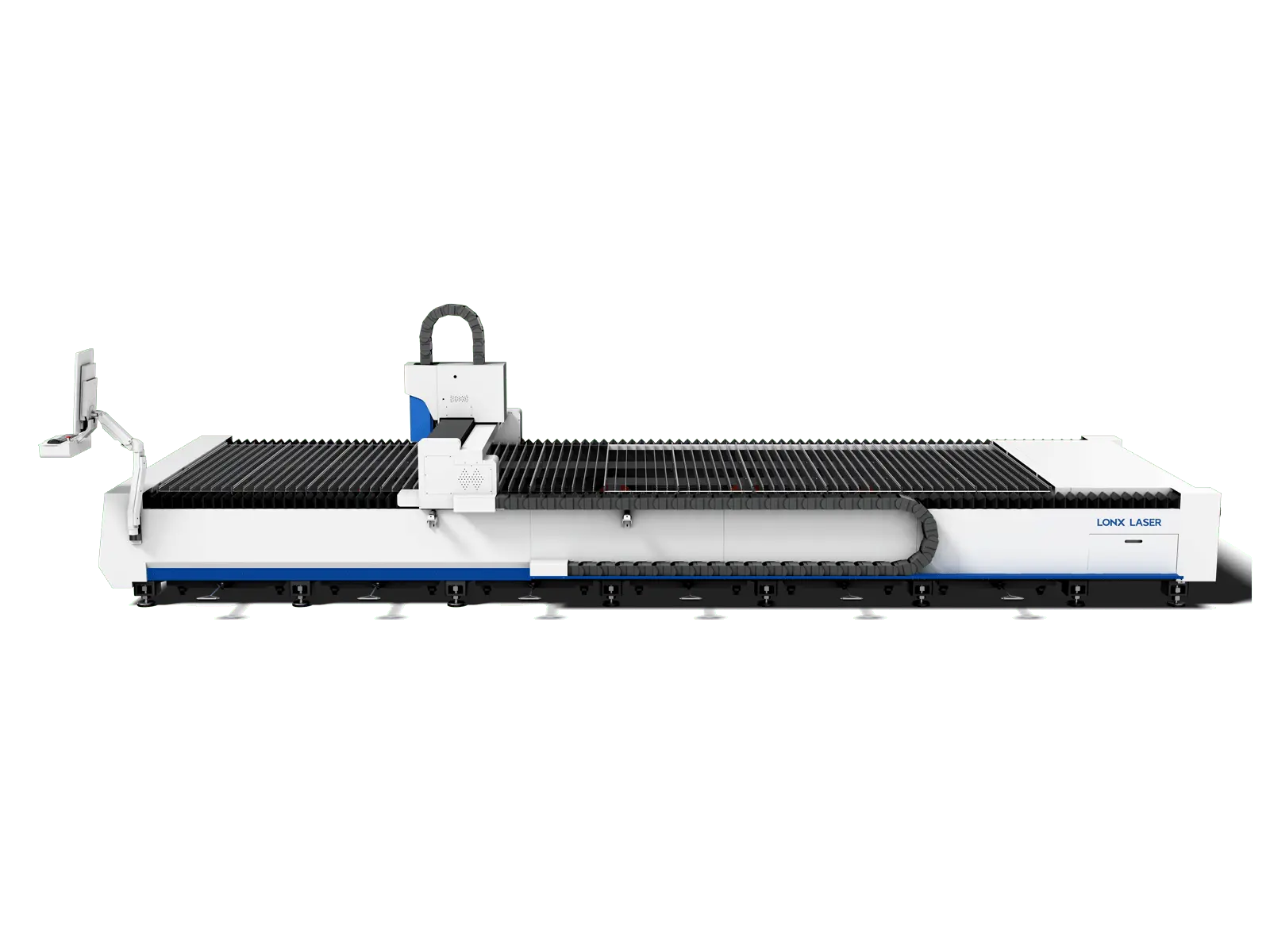

Large Format Single-Platform Fiber Laser Cutting Machine
LX-G12Max
The LX-G12Max is a large-format single-platform fiber laser cutting machine designed for oversized sheet metal processing. With a 2,540 × 12,500 mm working area, a maximum speed of 120 m/min and 1.2G acceleration, it combines a precision transmission system with a rigid welded machine bed for stable operation. An optional zoned dust extraction system is available for improved fume and dust control.
Potencia láser
3kW-20kW
Área de trabajo
2540 × 12500 mm (8 × 41 ft)
Características del producto
Ladrillos refractarios para todas las opciones de potencia
Los ladrillos resistentes al fuego moldeados ofrecen un excelente aislamiento térmico, evitando eficazmente la transferencia de calor y la deformación de la bancada durante el corte de alta potencia.
Viga de aluminio de alta resistencia
La viga se mecaniza de forma integral a partir de perfiles de aluminio de grado aeroespacial y se refuerza mediante tratamiento térmico y otros procesos, ofreciendo alta resistencia estructural con un diseño ligero para un corte más rápido.
Listones tipo marco de alta resistencia
Cuenta con un diseño de marco de listones de 8 mm de grosor, diseñado para soportar cargas pesadas.

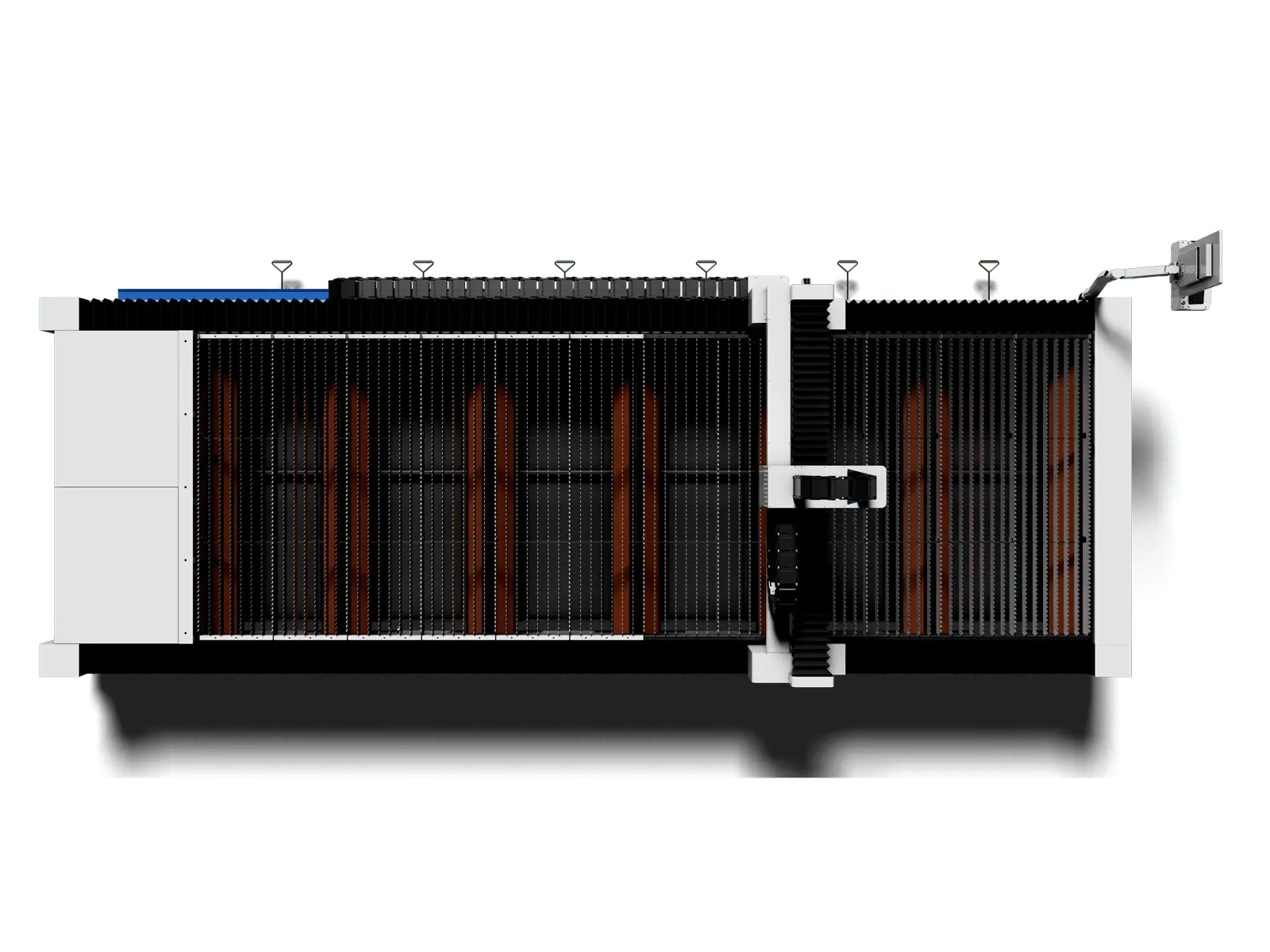

Banco de máquina rígido y estable
Bastidor con tratamiento térmico a 600 °C para aliviar tensiones, lo que garantiza la estabilidad y evita deformaciones, permitiendo un funcionamiento fiable durante 20 años. Base de la máquina de alta resistencia con materiales más gruesos, lo que garantiza la estabilidad y la reducción de vibraciones durante las operaciones de corte a alta velocidad.
Sistema de ventilación por zonas
Diseño patentado, tiempo compartido, zonificación, estructura de extracción de polvo segmentada. Volumen de aire en la tubería mediante un diseño especial, detección profesional de la velocidad del viento con instrumentos. Para un corte verdaderamente libre de humo en la zona de corte.
Inteligente Sistema De Corte
El Sistema de Corte Inteligente es una solución de alta gama diseñada para el corte por láser de fibra, que ofrece estabilidad, confiabilidad, fácil implementación y excelente rendimiento. Admite soluciones modulares, personalizables y automatizadas, con funciones como perforación de múltiples niveles para placas gruesas, retracción inteligente de herramientas para cortes suaves, detección automática de bordes para un posicionamiento preciso, corte volador para mayor velocidad y anidamiento inteligente para reducir el desperdicio de material. Esto lo convierte en uno de los sistemas de corte por láser más avanzados y eficientes disponibles.
Muestras de corte
Parámetros técnicos
| Potencia láser | 3kW-20kW |
| Área de trabajo | 2540 × 12500 mm8 × 41 ft |
| Recorrido del eje X | 2540 mm100.00 in |
| Recorrido del eje Y | 12500 mm492.13 in |
| Recorrido del eje Z | 180 mm7.09 in |
| Precisión de posicionamiento de los ejes X/Y | ±0.03 mm/m±0.00036 in/ft |
| Precisión de repetibilidad de posicionamiento de los ejes X/Y | ±0.03 mm/m±0.00036 in/ft |
| Velocidad máxima de los ejes X/Y | 120 m/min4,724 IPM |
| Aceleración de los ejes X/Y | 1.2 G |
| Peso (sin equipos auxiliares) | ≈ 11000 kg≈ 24,251 lb |
| Dimensiones (L × An × Al) | ≈ 15550 × 3400 × 1800 mm (console included)≈ 612.20 × 133.86 × 70.87 in (console included) |
| Tensión nominal de alimentación | 380V |
| Frecuencia | 50Hz |
| Grado de protección de la alimentación principal | IP54 |
