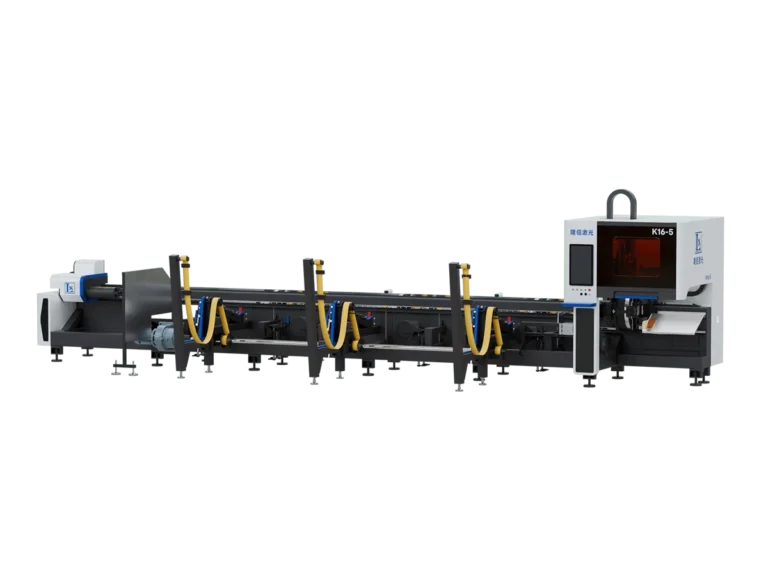

лазерный труборез
Гибкие конфигурации станков лазерной резки труб
Оснащённый ускорением до 2.0 G и усовершенствованной многокоординатной системой управления на базе ИИ, наш трубный лазерный резак обеспечивает непревзойдённую производительность, субмиллиметровую точность и надёжность конструкции — сокращая отходы до 9% и обеспечивая стабильную работу в аэрокосмической, автомобильной и тяжёлой промышленности.
Тяжелые станки для лазерной резки труб
- Сверхмощные лазерные труборезы обрабатывают трубы диаметром 200 мм и более.
- Выдерживают высокие нагрузки: вес одной трубы от 600 кг до 1200 кг, длина 12 м и более.
- Оснащен лазерами высокой мощности (≥3 кВт).
- Отрежьте стенки потолще (от 10 мм до 15 мм и более).
- Обрабатывайте различные типы труб: круглые, квадратные, двутавровые, швеллерные и т.д.
- Подходит для тяжелой промышленности, такой как мосты, нефтепроводы, судостроение.
Профильные станки для лазерной резки
Профильные лазерные станки — это специализированные волоконные лазерные машины, предназначенные для высокоточного и эффективного резания широкого спектра металлических профилей, включая балки H, C-образные каналы, уголки L и фасонные трубы. Широко применяются в таких отраслях, как стальные конструкции, судостроение, производство лифтов, тяжелая промышленность, инженерное машиностроение и производство сосудов под давлением.
Конические лазерные станки для резки труб
- Станок для лазерной резки труб с фаской обеспечивает высокоточную угловую резку металлических труб.
- Идеально подходит для бесшовной подготовки к сварке и сборки сложных конструкций.
- Оснащен технологией 3D / 5-осевого волоконного лазера.
- Обеспечивает точность ±0,03 мм при нарезании канавок, V-образных и Y-образных скосов под углом до 50 градусов.
- Обеспечивает оптимальную геометрию кромок для сварки или подгонки.
Решения для автоматизации
Технологии лазерной резки труб LONX
Сверхпрочные патроны
Конструкция патрона 3-4 для стабильной резки труб большого диаметра.
Косой рез под углом 45°
Вращающаяся головка 3D для точных косых и угловых пропилов.
Максимальное ускорение 2,0G
Удвоенная эффективность резки - один станок работает как два.
Обрезка хвоста
Ультракороткая отрезка хвоста благодаря подъему лазерной головки и выдвижению переднего патрона.
Многофункциональная обработка
Интеграция четырех операций - резки, термического сверления, нарезания резьбы и маркировки - в одном трубном лазерном станке.
Высокая скорость и высокая точность
Высококачественный источник волоконного лазера обеспечивает сверхвысокую скорость резки при сохранении стабильной точности ±0,03 мм.
Как выбрать станок для лазерной резки труб?
Выбор правильного станка для лазерной резки труб имеет большое значение для достижения стабильного качества резки, высокой производительности и долгосрочной экономической эффективности. Идеальный станок зависит от размера трубы, материала, требований к обработке и объема производства. Ниже приведено практическое руководство, которое поможет вам выбрать наиболее подходящее решение для вашей задачи.
Какие трубы могут быть разрезаны лазерным труборезом?
- Форма труб: круглые трубы, квадратные трубы, прямоугольные трубы, эллиптические/овальные трубы, треугольные трубы, трапециевидные трубы, шестиугольные трубы, вогнутые трубы, трубы с талией, трубы неправильной/специальной формы.
- Профили и конструкционные формы: L-образные профили (угловая сталь), c-образные профили (швеллерная сталь), u-образные профили, h-образные профили (h-балки), t-образные профили, i-балки (универсальные балки), швеллеры pfc (швеллеры с параллельными фланцами), профили rsa (стальные уголки), широкополочные балки.
Какие металлы может разрезать лазерный труборез?
Диаметр, длина и грузоподъемность трубки
Начните с подтверждения максимальный диаметр, длина и вес трубки вам нужно обработать.
Размер патрона определяет максимальный диаметр зажима, а станина станка и система подачи - поддерживаемую длину трубы, которая обычно составляет от 6 до 12 метров.
Для тяжелых или длинных труб выбирайте станок, оснащенный системами поддержки или интеллектуальными системами поддержки, которые предотвращают провисание и вибрацию во время вращения и подачи, обеспечивая постоянную точность резки.
Конструкция патрона и система зажима
Конструкция патрона напрямую влияет на точность и стабильность резки:
- Двухзажимные станки подходят для стандартных задач по резке труб
- Трехкулачковые машины обеспечивают лучшую поддержку длинных или тяжелых труб и уменьшают отходы хвостового материала
- Автоматические центрирующие патроны повышают эффективность и сокращают время настройки
Для высокоточного и серийного производства настоятельно рекомендуется использовать конфигурацию с несколькими патронами.
Требования к обработке и дополнительные функции
Помимо прямой резки, во многих случаях требуются дополнительные операции, такие как:
- Вырезание и высечка отверстий
- Коническая резка для подготовки к сварке
- Резьба или нарезание резьбы
Если необходимо выполнить косой рез, выберите станок с конической режущей головкой (обычно до ±45°).
При обработке резьбовых отверстий или больших объемов работ дополнительные модули сверления или нарезания резьбы могут значительно повысить эффективность.
Автоматизация и эффективность производства
Для производителей, стремящихся увеличить объем производства и снизить затраты на оплату труда, автоматизация является ключевым фактором:
- Автоматические системы загрузки и выгрузки труб
- Опоры для длинных труб с сервоприводом
- Интеллектуальное программное обеспечение для раскроя и резки
Автоматизированный станок для лазерной резки труб может значительно повысить производительность и согласованность в условиях массового производства.
