Explication du fly cutting : la fraise fly cutter comme outil de surfaçage

1. Introduction

Dans le monde de l'industrie moderne, peu de termes sont aussi trompeusement simples — et pourtant aussi riches de sens selon le contexte — que découpe à la volée. Pour de nombreux opérateurs de machines à commande numérique, découpe à la volée Ce terme désigne une technique classique de fraisage frontal utilisant une fraise à une seule pointe pour obtenir des surfaces planes, aussi lisses qu'un miroir, sur des pièces métalliques. Mais dans le domaine de la découpe au laser, ce même terme prend un sens très différent : il s'agit d'une stratégie de découpe avancée, avec des trajectoires optimisées, conçue pour allier rapidité et efficacité.

Cet article commencera par examiner le fraise à rainurer comme une forme de fraisage frontal, en mettant l'accent sur son principe de fonctionnement, ses applications, ses avantages et ses limites. Cette méthode reste un pilier de l'usinage traditionnel pour la finition de grandes surfaces planes présentant une finesse exceptionnelle.

Nous présenterons ensuite une deuxième application qui connaît un essor rapide : découpe en vol sur les machines de découpe laser. Également connu sous le nom de découpe en vol ou découpe par balayage, cette méthode permet à la tête laser de se déplacer en continu sur les pièces — en particulier les trous circulaires ou à motifs — sans avoir à se soulever ni à s'arrêter. Grâce à optimisation intelligente des itinéraires et contrôle précis du laser, cette technique moderne améliore considérablement l'efficacité de la production dans des secteurs tels que l'automobile, l'électronique et la métallurgie.

2. Qu'est-ce qu'une fraise à rainurer ? Un outil classique de fraisage frontal

A fraise à rainurer est l'un des types les plus simples — et les plus polyvalents — de fraisage frontal outils utilisés sur les fraiseuses verticales. Contrairement à une fraise à surfacer à inserts multiples qui repose sur plusieurs arêtes de coupe, une fraise à rainurer comporte une (ou parfois deux) mèches à pointe unique montée sur un arbre rotatif. À mesure que la broche tourne, la fraise balaye la pièce à usiner en suivant une trajectoire circulaire, enlevant de la matière à chaque passage pour obtenir une surface exceptionnellement plane.

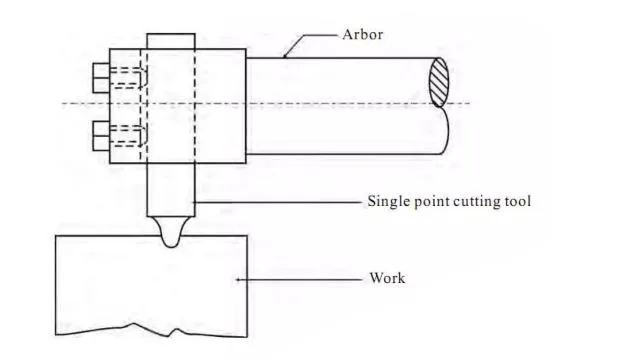

2.1 Conception de la fraise à rainurer

• Mandrin/Support: Un arbre en acier robuste (l'arbre porte-outil) qui s'insère dans la broche de la machine ou dans le porte-outil.

• Pointe d'outil: Une plaquette de coupe à pointe unique — généralement acier rapide (HSS) ou carbure—fixé dans un porte-outil ou un bloc de serrage sur l'arbre.

• Mécanisme de réglage: Une pince à vis ou à cale permet un réglage radial précis de la mèche, ce qui vous permet de régler avec précision la profondeur de coupe et de compenser l'usure.

2.2 Comment ça marche ?

1. Configuration: La tête de broyeur doit être traîné (parfaitement aligné perpendiculairement à la table) afin de garantir que la coupe soit parfaitement plane.

2. Passe de découpe: À faible vitesse de rotation de la broche (souvent entre 100 et 500 tr/min, selon le matériau et la mèche), la mèche entre en contact avec la pièce à usiner et effectue une coupe selon un mouvement circulaire.

3. Mouvement d'alimentation: La table avance lentement dans le sens d'avance (généralement entre 5 et 20 mm/min), tandis que la mèche rotative enlève une fine couche de matière.

4. Finition: Plusieurs passages à très faible profondeur (0,05–0,2 mm) permettent d'obtenir un finition miroitante.

2.3 Fraise à denture en bout vs fraise à face à plaquettes multiples

Fonctionnalité	Fraise à ailettes	Fraise à surfacer à inserts multiples
À la pointe de l'innovation	1 (ou 2)	4 à 12 inserts
Finition de surface	Ultra-lisse (finition miroir)	Bon à très bon
Vitesse de rotation / Couple	Faible régime, faible puissance	Un régime plus élevé, plus de puissance
Coût des outillages	Très faible (un seul insert)	Plus élevé (inserts multiples)
Flexibilité	Facile à façonner selon des formes personnalisées	Sous réserve de la géométrie de l'insert disponible
Taux d'enlèvement de matière	Lent	Plus rapide pour les coupes difficiles



4. Limites de l'usinage en vol

Si la découpe en vol présente de nombreux avantages, elle comporte également plusieurs inconvénients qui peuvent limiter son adéquation à certaines tâches :

• ✘ Faible taux d'enlèvement de matière

  • Conçu pour les passes de finition de précision ; peu adapté à l'ébauche ou à l'enlèvement important de matière.

• ✘ Exigences strictes en matière de configuration

  • La broche doit être parfaitement traîné (aligné) par rapport à la table ; tout désalignement entraîne un effilement ou des coupes irrégulières.

• ✘ Sensibilité aux vibrations

  • Un déséquilibre au niveau d'une seule arête de coupe peut provoquer des vibrations sur des machines moins rigides ou lors de l'usinage de matériaux plus durs.

• ✘ Profondeur de coupe limitée

  • Les profondeurs optimales sont très faibles (0,05 à 0,2 mm par passe) ; des coupes plus profondes augmentent la déviation de l'outil et les erreurs de surface.

• ✘ Contraintes relatives à la vitesse d'avance

  • Les vitesses d'avance habituelles (5 à 20 mm/min) sont faibles par rapport à celles des fraises à surfacer à plusieurs plaquettes, ce qui peut ralentir la durée totale du cycle si un enlèvement important de matière est nécessaire.

• ✘ Concentration de l'usure des outils

  • Seuls un ou deux inserts supportent l'ensemble de l'usure ; sans indexation fréquente ni réaffûtage, l'état de surface se détériore rapidement.

• ✘ Ne convient pas aux profils complexes

  • Convient particulièrement aux surfaces planes ou légèrement profilées ; les cavités profondes, les angles prononcés ou les angles serrés nécessitent l'utilisation de fraises spécialisées.

Comprendre ces limites permet de s'assurer que l'usinage par enlèvement de copeaux est utilisé là où il apporte le plus de valeur ajoutée — à savoir, la finition de précision de grandes surfaces planes — tout en évitant les situations qui exigent des débits d'enlèvement élevés, des coupes profondes ou des géométries complexes.

5. La découpe à la volée sur les machines de découpe laser : une méthode de perçage à grande vitesse

Dans le cadre de découpe au laser, découpe à la volée (également appelé découpe en vol ou découpe par balayage) est une stratégie spécialisée permettant de percer et de découper plusieurs trous circulaires ou réguliers sans relever la tête laser entre chaque découpe. En maintenant un mouvement continu et en commutant intelligemment le faisceau, cette méthode permet d’obtenir gains d'efficacité spectaculaires sur les pièces présentant des motifs de perçage répétitifs.

Si vous souhaitez en savoir plus sur la technologie de découpe « fly cutting » dans le domaine de la découpe laser, veuillez consulter cet article : “ Qu'est-ce que la technologie de découpe en vol sur les machines de découpe laser ? ”

6. Résumé : deux sens, un seul terme

• Fraise à rainurer
  A fraise à surfacer équipée d'une (ou deux) mèches à pointe unique montées sur un mandrin. Elle produit surfaces ultraplates grâce à des passes lentes et peu profondes, et excelle dans des applications telles que la finition de plaques de moules, le surfaçage de blocs-moteurs et le nivellement de panneaux de protection. Sa simplicité, son faible coût d’outillage et sa géométrie personnalisable en font un choix intemporel pour la finition de précision, même s’il n’est pas adapté à l’enlèvement important de matière ni aux contours complexes.

• Découpe à la volée dans les systèmes laser
  Également connu sous le nom de numérisation ou découpe en vol, cette méthode permet de conserver le tête laser en mouvement continu, en activant et désactivant le faisceau pour percer plusieurs trous ou formes disposés selon des motifs réguliers. En tirant parti de optimisation des itinéraires, transitions tangentielleset contrôle précis du faisceau, cela a considérablement réduit la durée du cycle, réduit l'usureet améliore l'efficacité énergétique—idéal pour les perforations en grande série dans les secteurs de l'automobile, de l'électronique et de la métallurgie.

La compréhension de ces deux définitions permet aux fabricants et aux ingénieurs de choisir la méthode de “ découpe à la volée ” la mieux adaptée à leurs besoins spécifiques, qu’il s’agisse d’une solution de fraisage à pointe unique pour obtenir des finitions miroir ou d’une stratégie de découpe laser à grande vitesse pour des motifs de perçage répétitifs.
